东莞创威冲压式自动分板机型号有哪些

信息来源于:互联网 发布于:2021-10-26

冲压式自动分板机也就是通过模具冲压的方式在分板专用冲床上进行PCB连板的分切,由于可以一模可分切多片PCB小板,因此比传统的走刀式分板机及走板式分板机的单片PCB分切效率有较大的提高,同时冲压式自动分板机可分PCB硬板及软板,对于FPC软板分板来说,目前冲压式自动分板机可以说是性价比最高的选择。
       冲压式自动分板机冲切原理:把分板冲模安装在冲压式自动分板机上,把要分切的FPC,PCB板放于下模对应位置,按启动开关可进行一次性分板,工作中下模采用自动推拉,减轻劳动强度,更提高安全度,同时取放成品十分方便。
       冲压式自动分板机的主要特性:冲切半成品PCB、 FPC效率极高。自动化程度高,操作简单安全。可更换多款模具,且换模方便容易。下模自动进出,取放产品方便,成品可落入抽屉。将切板时产生的内应力降至最低并且避免锡裂。
       冲压式自动分板机主要应用于:手机,数码像机,电子配件,电脑,汽车等的电路板批量模切,切割多联电路板时,能发挥最大效果。电子行业如手机板,内存卡,手机软线路,HDI(高密度印刷电路板)、FPCB(柔性电路板)和FCCL(柔性覆铜箔层压板)等分割。对于大批量通槽式PCB基板和软性线路板(FPC)的分割,效率尤为显著。

                               冲压式自动分板机主要应用
       东莞创威冲压式自动分板机目前主要有两个型号,气动冲压式自动分板机CWPE,机构冲压式自动分板机CWPL。下面分别对这两个型号的分板机来作下参数规格的介绍。

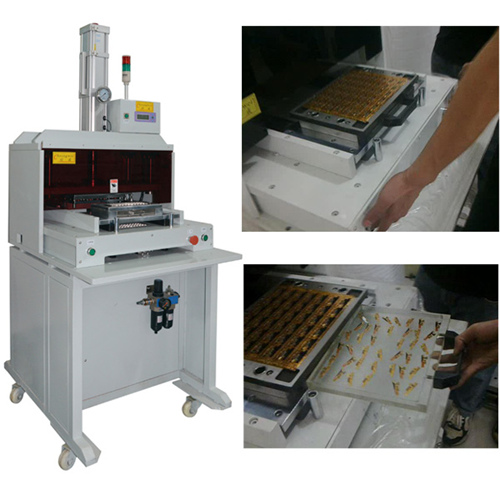

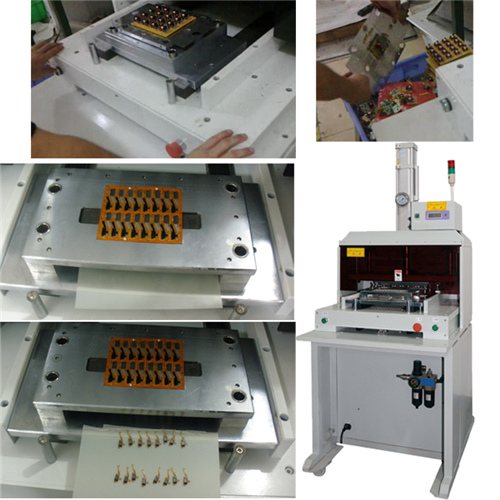

       一,气动冲压式自动分板机CWPE(使用气动驱动模具冲切分板的方式,让一整块PCB或FPC拼板在一定的范围的可进行一次性分切。有脚轮便于移动到车间的各个地方。)


1、分板机型号:CWPE
2、输入电压:110/220VAC
3、工作气压:0.50-0.70干燥气源
4、冲切出力(吨数):3(可定制做到30吨)
5、放板工作面积:330*220(MM)
6、重量:530 (KG)
7、机器尺寸:730*810*1700(MM)

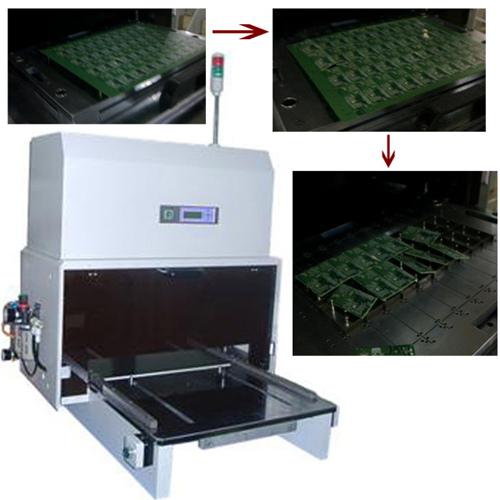

       二,机构冲压式自动分板机CWPL(使用机构的运动来驱动模具冲切分板的方式,让一整块PCB或FPC拼板在一定的范围的可进行一次性分切。桌面式可放在工作台上进行操作,如有需要也可配置移动的工作台。)

1、分板机型号:CWPL
2、输入电压:110/220VAC
3、冲切出力(吨数):8T
4、放板工作面积:460*320 (MM)
5、机器重量:680  (KG)
6、机器尺寸:930*880*1230(MM)
