异形PCB板常用的创威PCB分板机型号
       异形PCB板顾名思义就是PCB拼板的方式不是直线的，是各种不规则的连接方式来进行拼接的，这种拼板方式对于现在产品的设计及生产有着比V槽更加灵活的作用，所用异形PCB拼板将会应用越来越广，目前东莞创威共生产研发有四款型号的异形拼板PCB分板机，下边就逐一的介绍下这四种可分异形PCB板的PCB分板机。
       一，气动冲压式PCB分板机，CWPE（要选用此型号，需要根据异形PCB拼版来制作一套相关的五金冲切模，然后安装到气动冲压式PCB分板机便可进行分切操作。可一次性分切出一整版的异形PCB板。可分软板及硬板。此型号为脚轮可移动型分板机。）

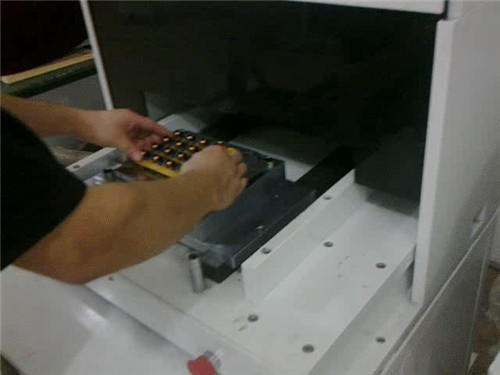

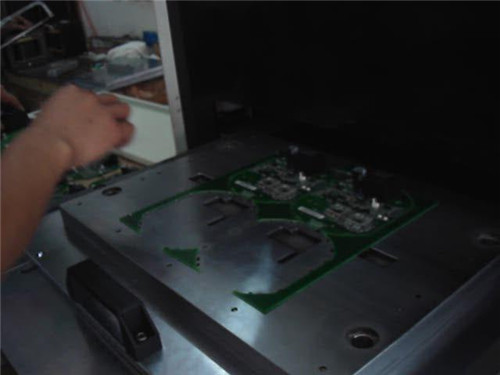

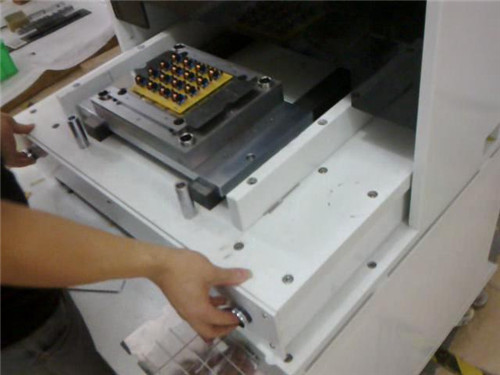

       把分板冲模安装在气动冲压式PCB分板机上，把要分切的异形PCB板放于下模对应位置，按启动开关可进行一次性分板，工作中下模采用自动推拉，减轻劳动强度,更提高安全度，同时取放成品十分方便。

       气动冲压式PCB分板机应用于：手机，数码像机，电子配件，电脑，汽车等的电路板批量模切，切割多联电路板时，能发挥最大效果。电子行业如手机板，内存卡，手机软线路，HDI（高密度印刷电路板）、FPCB(柔性电路板）和FCCL(柔性覆铜箔层压板)等分割。对于大批量通槽式PCB基板和软性线路板（FPC）的分割，效率尤为显著。
       气动冲压式PCB分板机，CWPE特点：
1、自动化程度高，操作简单安全
2、可更换多款模具，且换模方便容易
3、下模自动进出，取放产品方便，成品可落入抽屉
4、将切板时产生的内应力降至最低并且避免锡裂
5、冲切半成品PCB、 FPC效率极高
       二，机构冲压式PCB分板机，CWPL（要选用此型号，需要根据异形PCB拼版来制作一套相关的五金冲切模，然后安装到机构冲压式PCB分板机便可进行分切操作。可一次性分切出一整版的异形PCB板。可分软板及硬板。此型号为桌面型分板机。）


       工作原理基本同机构冲压式PCB分板机，CWPE，区别在于冲切模的动力来源不同，一个是气动，一个是机构运动；还有是一个属于桌面型的，另一个是便于移动型的；在选用时可根据工厂厂房及产线等情况来决定选用。

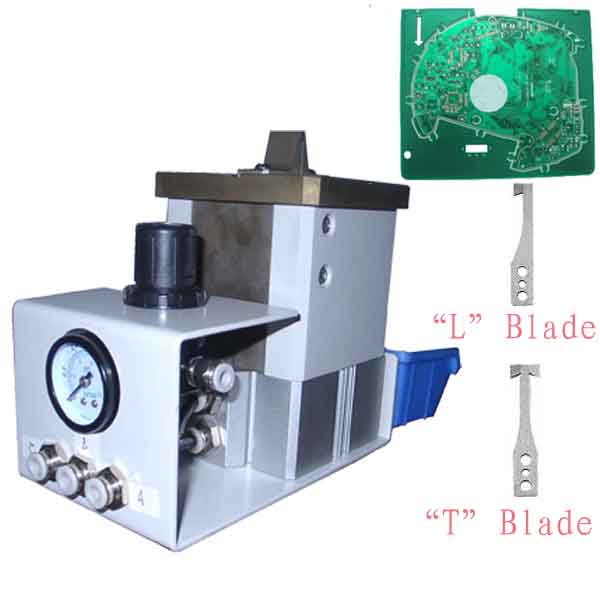

       三，气动钩刀式PCB分板机，CWV-LT（利于“T”或“L”型钩刀刀片冲切来进行分切，当客户需要分切异形PCB板的型号及数量不多时可选用此种方式，具有较高的经济性。）

钩刀PCB分板机
       气动钩刀式PCB分板机，CWV-LT特点：
1，全气动控制，操作简单
2，适合分切各种PCB连接点
3，钩刀式工作，钩刀之外形可订做
4，替换钩刀方便快捷
5，体积小，不损伤基板及基板上之零件
       四，铣刀式PCB分板机，视觉全自动PCB分板机，CW-F01（相关型号中，自动化程度最高，价位也相对较高些，综合说是具有较高的性价比的，适用于客户的异形PCB拼板型号及数量较多时。）
\

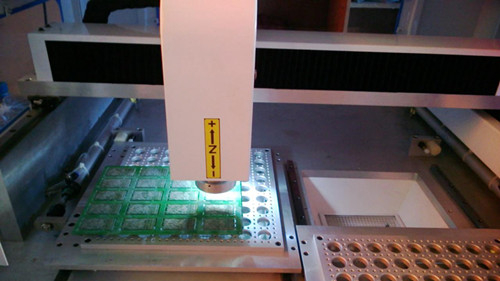

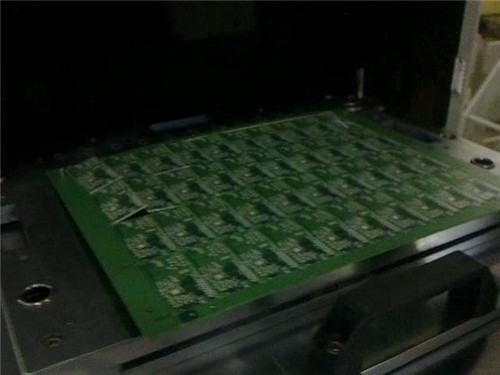

       铣刀式PCB分板机，视觉全自动PCB分板机主要是利用铣刀高速运转将多连片刚性PCB板,按预先编程路径将之分割开来的设备，克服了以往走刀式和走板式分板机只能直线分割的局限性。
采用铣刀式PCB分板机，视觉全自动PCB分板机来分板，能得到光滑的切割面也能保证产品的安全，此种作业应力最小，对BGA，QFP，即一些细小元件伤害最小，灵活度也非常高。应用范围：适用于邮票孔连接且不规则的刚性PCB板分割。
