线路板的分板从效率上来说是使用整块拼板来进行前期的工艺工序，SMT组装等等之后而进行的，这样能较大的提升了前期的各种工序成本及效率，一般最后的工序是进行整块拼板的切板操作，因此事前根据拼板的连接方式及拼板的大小规格等可以事先选择好所需的线路板切板机的型号及规格。
线路板的拼板方式主要有三种型式，一是V槽连接，二是邮票孔连接，三是桥点连接。就目前来说，使用V槽连接的线路板拼板是占有多数的，也是传统的拼板方式，但是出于现在电子电路的不断发展，邮票孔拼板及桥点拼板应用也呈现逐渐增多的情况。直线线路板切板机顾名思义就是直线的分切方式来进行预刻V槽线路板的分切，一般是由双直刀来分切或是圆刀与直刀的配合，还有就是圆刀的组合分切等。这里就聊聊目前占主流的分切V槽的线路板的直线切板机的电子厂常用的五种类型及型号，以便根据情况来进行选择。
一，自动式直线线路板切板机，走刀式直线线路板切板机，CWV-1A
在分V槽拼板时，是效率最高的一款pcb板V槽切板机，利用电动马达来驱动，自动走刀设置行程进行分切PCB板，因此至今为止是广大电子生产企业分切V槽板的首选自动切板机设备。标准配备切板机设备圆刀及直刀一次可分切460mm长的PCB板，如需更长的可订制。选用此种型号的自动走刀式直线线路板切板机CWV-1A是分V槽连接的玻纤板，FR4，FR6板最高效率的切板机设备。主要适用玻纤板等批量较大时可以选择此款切板机，能更有的提升分板的效率。

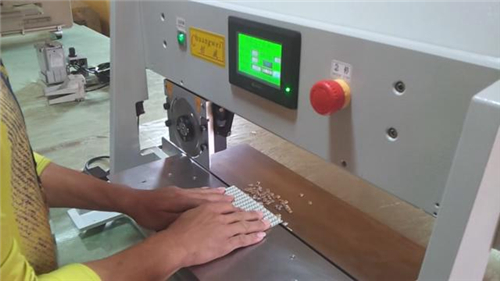

走刀式直线线路板切板机，CWV-1A
自动式直线线路板切板机，走刀式直线线路板切板机，CWV-1A特点：
1，将分板时所产生的内应力减至最低,避免锡裂现象。
2，切刀动基板不动,确保基板上零件不因运动而损坏。
3，改进下切刀可解决有跳过“V”槽零件的基板分割。
4，本产品性能稳定，操作简单，安全系数高，保养简单快捷。
5，四个可选择之分板速度由控制板旋扭设定，分板行程可自由设定并有LCD显示。
6，可配装输送带供选。
7，能解决小于1.0mm浅“V”槽基板分割。
8，“V”槽导引装置可垂直调校高低.更快稳地适应不同厚度的基板。
9，上切刀可垂直调校高低。
10，圆切刀可多次翻磨再用。
11，切刀之外形可订造。
12，分板时PCB保持佳上V-CUT不动，上刀来回滑动，保证切割时人身安全，品质可靠。
13，本机适用于所有V-CUT之PCB。
14，切割动作：均由脚踏开关控制，行程可根据切割PCB板宽度来调节上刀走动的行程。
15，加装光电感应装置，当操作者手伸入分板区间即自行停机，有效保障了操作人员的安全。

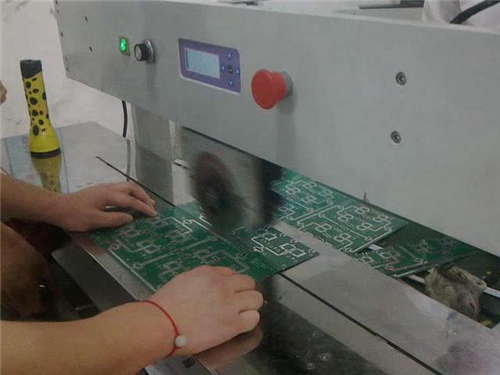

二，多刀式直线线路板切板机，自动走板式直线线路板切板机，CWVC-3S
多刀式直线线路板切板机通常配备不锈钢工作台来进行分板加工，不锈钢工作台长度可根据用户所要分切的LED灯条,LED铝基板的长度而定。标配有1.2米，2.4米平台。此种型号由于在性价比方面有较大优势，且分的LED灯条,LED铝基板质量较高，又能自动的走板式加工，因此深受广大LED照明行业厂家的选用。此种机型擅长于分切带有V槽的超长各种PCB板，适用于各LED照明灯管生产企业。虽然此种型号是2012年研发出来，但是从销售势头来看，增长快速，由于具有较高的性价比，而且不少客户一次性选购3-5台的不在少数，尤其是LED照明所需的灯条板应用最为广泛。主要适用于长条LED灯条及铝基板的分切。

多刀式直线线路板切板机，自动走板式直线线路板切板机，CWVC-3S特点：
1.采用全新设计理念，非剪切式分板，结构精巧，操作方便，快捷安全。
2.独特的设计原理，轻松快捷调节上下刀片的距离，切割过程平稳，不会出现V-CUT槽从导向刀跳出来的情况。
3.由六片刀片完成切割，上下两片为一组，构成三组切割单元。整个切割过程分为三个阶段，由于每次的切割量很小，因此切割过程中产生的应力很小，切割面平整光滑，板面非常平整，不扭不翘。
4.由于刀片切削力小，刀片耐用度大大提高，降低使用成本。
5.适用于分割LED铝基板、铜基板、发光管、灯条板、显示板等超长基板。
三，剪裁式直线线路板切板机，气动铡刀直线线路板切板机,CWVC-2L
此种型号直线线路板切板机分板时如剪刀式的工作过程，因些其分板时产生的应力很小，也常称为无应力切板机或是应力小切板机，标准机型其单次分板只能切330mm长以内的板。切割时无震动，直线分布切割应力，可避免伤害脆弱零件，可分敏感极高的SMD零件或超薄PCB板，当然可根据客户要求订作200-450mm的铡刀片来分切长度在200-450mm内的pcb板。此款切板机是分切精密件的首选切板机设备，剪裁式分切方式能更有效的降低分板应力。

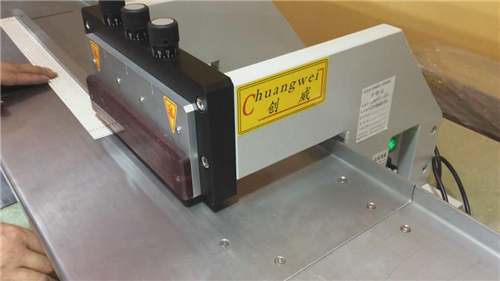

  气动铡刀直线线路板切板机,CWVC-2L
剪裁式直线线路板切板机，气动铡刀直线线路板切板机,CWVC-2L特点：
1、电气混合式设计,气动出力,电磁阀控制,速度快捷，特别适用于分割精密SMD薄板,铝线路板。
2、行程小,不易损坏产品且操作安全。
3、剪裁式工作，适用各种厚度PCB。
4、将切板时所产生的内应力降至最低而避免锡裂。
5、上下刀距离可精确调整，避免了因V槽深浅不同而使刀具损耗的情况。
6、允许V槽与零件距离近至0.5MM，可分切V槽边缘最高零件为70mm。
7、分板应力极低，可有效避免锡裂。

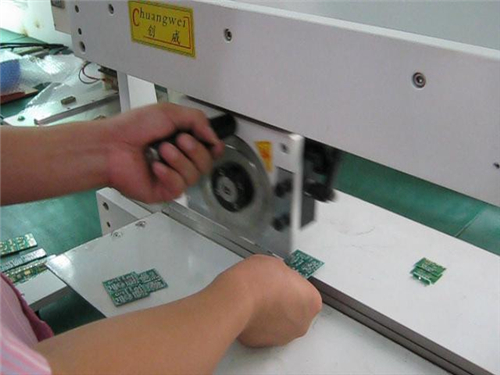

四，手推走刀式直线线路板切板机,CWV-1M
手动走刀分板方式，能有效率控制分板速度，价格经济性强，可分切铝基板及玻纤板，尤其利于当PCB拼板批量不多时选用。对于精密件分板，要求应力较小时，用手工分板方式也能得到较好的把控。小批量的玻纤板生产时可以优先选用。

手推走刀式直线线路板切板机,CWV-1M特点：
1、切板过程中PCB不动，圆刀通过手动来滑移，确保基板电子元件不因移动而损坏。
2、圆刀滑移速度可手动控制，主要适用分切小批量的有V槽的PCB连板。
3、因应V槽深浅及刀具损耗，上圆刀与下直刀之间的距离可准确调整。
4、可解决零件跨越V槽来实现分板。
5、将切板时所产生的内应力降至最低而避免锡裂。
6、允许V槽与零件距离近至0.3mm。手动分板加工方式，适用于批量不大时的PCB拼板的分切。
五，经典型走板式直线线路板切板机，经济型直线线路板切板机，CWVC-1S
此款直线线路板切板机可以说是切板机的元老级切板机设备，相信十多年前许多电子生产厂家都是使用比较多一款切板机设备。本款切板机的由于生产年份最长远，使用的用户群体之多，因此是最热销的切板机设备之一。CWVC-1S价格经济，操作便捷，如有需要分切长条的pcb板，只要增加不锈钢平台就可，现标配有1.2米及2.4米平台，对于长的FR4，较薄的灯条等有很好的分切作用，加长的平台便于超长pcb板的放置及加工。

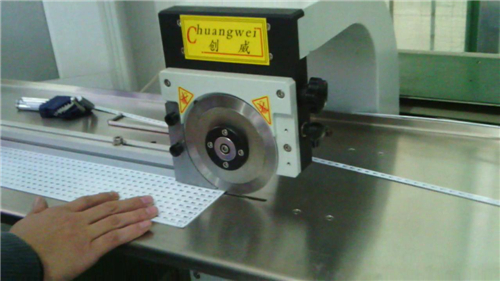

经济型直线线路板切板机，CWVC-1S
经典型走板式直线线路板切板机，经济型直线线路板切板机，CWVC-1S特点：
1、操作简单，速度快捷
2、将切板时所产生的内应力降至最低而避免锡裂
3、凡有V-Cut之PCB板皆可适用于此机器
4、上下圆刀可精准调节
5、圆刀可多次翻磨再用
以上是推荐的五款电子厂家常用的V槽的直线线路板PCB切板机，新老客户可以根据具体情况来进行选择适合所要分的PCB拼板，如有任何问题可在线咨询或电话咨询，创威将尽力解答好您的关于切板机分板方面的问题，同时作为切板机行业老品牌厂家，创威的切板机型号可以说是国内最全的切板机厂家之一，除了有多款直线线路板切板机之外，还有多款pcb曲线切板机，因此无论您是什么类型的pcb板，什么形状的pcb板，都可以在创威找到您所需的切板机设备。欢迎客户持样前来或寄样来试机评估！
